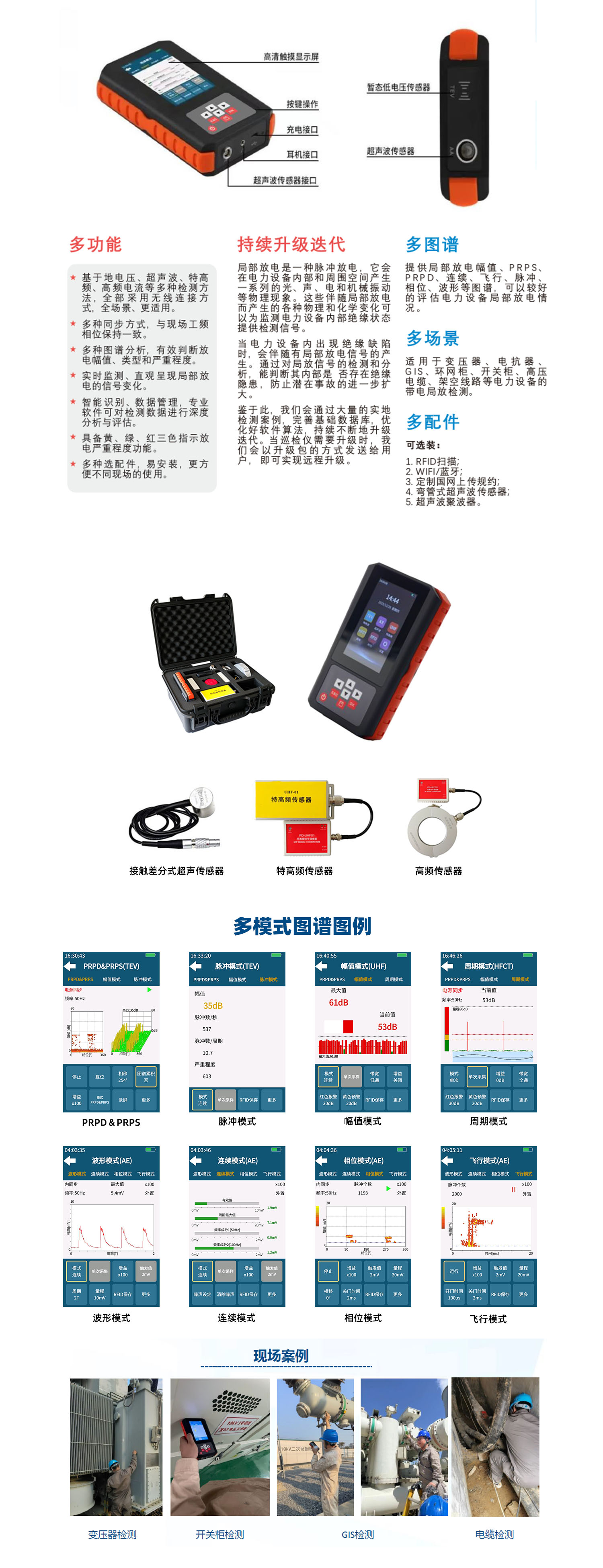

局部放電巡檢儀是基于地電壓、超聲波、特高頻、高頻電流等檢測方法，測試電力設備的局部放電情況，提供局部放電幅值、PRPS、PRPD、連續、飛行、脈沖、相位、波形等圖譜，可以較好的評估電力設備局部放電情況。適用于變壓器、電抗器、GIS、環網柜、開關柜、高壓電纜、架空線路等電力設備的帶電局部放電檢測。
★適用于不同電壓等級下的變壓器、電抗器、GIS、環網柜、開關柜、高壓電纜、架空線路等電力設備的帶電局放檢測。
★可提供局部放電幅值圖譜、周期圖譜、相位圖譜、波形圖譜、PRPS/PRPD圖譜等多種分析方法，有效判斷局放放電幅值、類型和嚴重程度。
★實時監測，能夠直觀觀察局部放電信號變化。
★具有多種相位同步方式，包括內同步、無線同步、光同步等使儀器相位與現場工頻相位保持一致。
★支持智能工頻同步功能,儀器能夠在檢測到局部放電信號的情況下，通過人工智能技術自動判斷出電網的工頻頻率，保證檢測圖譜與電網頻率同步。
★配備數據管理、分析軟件，可對檢測數據進行統一分析及管理。
★數據分析軟件具備圖譜庫管理功能，能夠分類整理案例圖譜庫。
★具備黃、綠、紅三色指示放電嚴重程度功能。
★數據保存功能，局放檢測數據可與設備信息一起同步存儲于檢測儀中。
系統模式 | 由主機、傳感器和信號調理器組成。主機與信號調理器之間無線連接，信號調理器與傳感器有線連接。主機為手持式設備，進行測試控制和數據查看 |
通訊方式 | 具備WIFI/藍牙、Type-C口 |
數據導出功能 | 具備TYPE-C接口數據導出功能，數據線連接PC機直接拷貝數據到電腦 |
RFID功能（選配） | 具備RFID讀取與寫入功能，可對現場射頻卡進行讀取及寫入 |
同步方式 | 具備內同步、無線電源同步、光同步功能 |
內同步頻率 | 內同步頻率20～350Hz可調，精度0.01Hz |
智能同步 | 支持智能工頻同步功能，儀器能夠在檢測到局部放電信號的情況下，通過人工智能技術自動判斷出電網的工頻頻率，保證檢測圖譜與電網頻率同步 |
超聲波傳感器方式 | 采用航空插頭接口，傳感器采用無源接觸式傳感器 |
超聲波檢測 | 具備波形圖譜、相位圖譜、連續模式、飛行模式等圖譜檢測功能，同時具備智能診斷識別功能。 具備連續及單次可切換功能。 波形模式下1~10個周期可調。 具備開門時間、關門時間線性可調功能 |
耳機 | 超聲波檢測信號能夠變換至人耳可聽的頻率范圍，主機連接耳機可使檢測人員實時聽到信號的聲音 |
UHF檢測 | 具備PRPD&PRPS圖譜、幅值模式、周期檢測功能，同時具備數據存儲及錄屏功能，主機具備圖譜查看及錄屏回放功能 |
SD卡 | 具備內置SD卡，同時具備SD卡管理功能，可實現SD卡的智能格式化 |
儀器自檢 | 儀器具備自檢功能 |
國網上傳規約（選配） | 具備藍牙通信模塊，儀器可通過藍牙模塊與內外網移動終端進行規范化交互 |
語言支持 | 具備多國語言支持，支持中英文切換功能 |
遠程升級 | 主機具備遠程智能升級功能 |
技術指標：
主機 | 手持式設計，殼體為ABS+玻纖材質，雙側包膠，提高抗摔等級 |
顯示器 | 4.3 寸 480 x 800 高清屏 |
觸摸屏 | 電容屏 |
主機系統 | 主機采用Linux系統，具備連接網絡的功能，支持4G上網和WiFi上網 |
內存容量 | 8G |
主機尺寸 | 181x107x36mm |
主機重量 | 0.45kg |
供電方式 | 內置式可充電鋰電池，電池電壓低或長時間內無操作時自動關機 |
充電方式 | Type-C口 5V/2A充電 |
充電時長 | 5小時 |
待機時長 | 12小時 |
工作環境 | 溫度：-5～55 ℃；濕度：0～90 % |
TEV檢測 | |
頻率范圍 | 3~100MHz |
測量范圍 | 0~80dB |
測量精度 | 1dB |
測量誤差 | ±1dB |
AE檢測 | |
頻率范圍 | 20kHz-300kHz（接觸式超聲） |
峰值頻率 | 40kHz（非接觸式超聲） |
檢測靈敏度 | 0.1mV |
測量范圍 | 0.1mV～1V |
增益 | 具備增益×100、×10、×1三擋可調 |
UHF檢測 | |
頻率范圍 | 300~1500MHz |
測量范圍 | 0~80dB |
測量精度 | 1dB |
可控頻帶 | 高通、低通、全通 |
增益可調 | 具備增益開、增益關可調功能 |
HFCT檢測 | |
檢測帶寬 | 500K-50MHz |
濾波器 | 高通、全通 |
傳輸阻抗 | >5mV/mA(10MHz ) |
動態范圍 | 0~80dB |
測量精度 | 1dB |
測量誤差 | ±1dB |
遠程超聲聚波器（選配） | |
峰值頻率 | 40kHz |
測試距離 | 0~50米 |
激光筆 | 具備紅色激光筆定位功能 |
瞄準功能 | 具備兩段可瞄準功能，實現對放電點的精確定位 |
檢測靈敏度 | 0.1mV |
測量范圍 | 0.1mV～1V |
